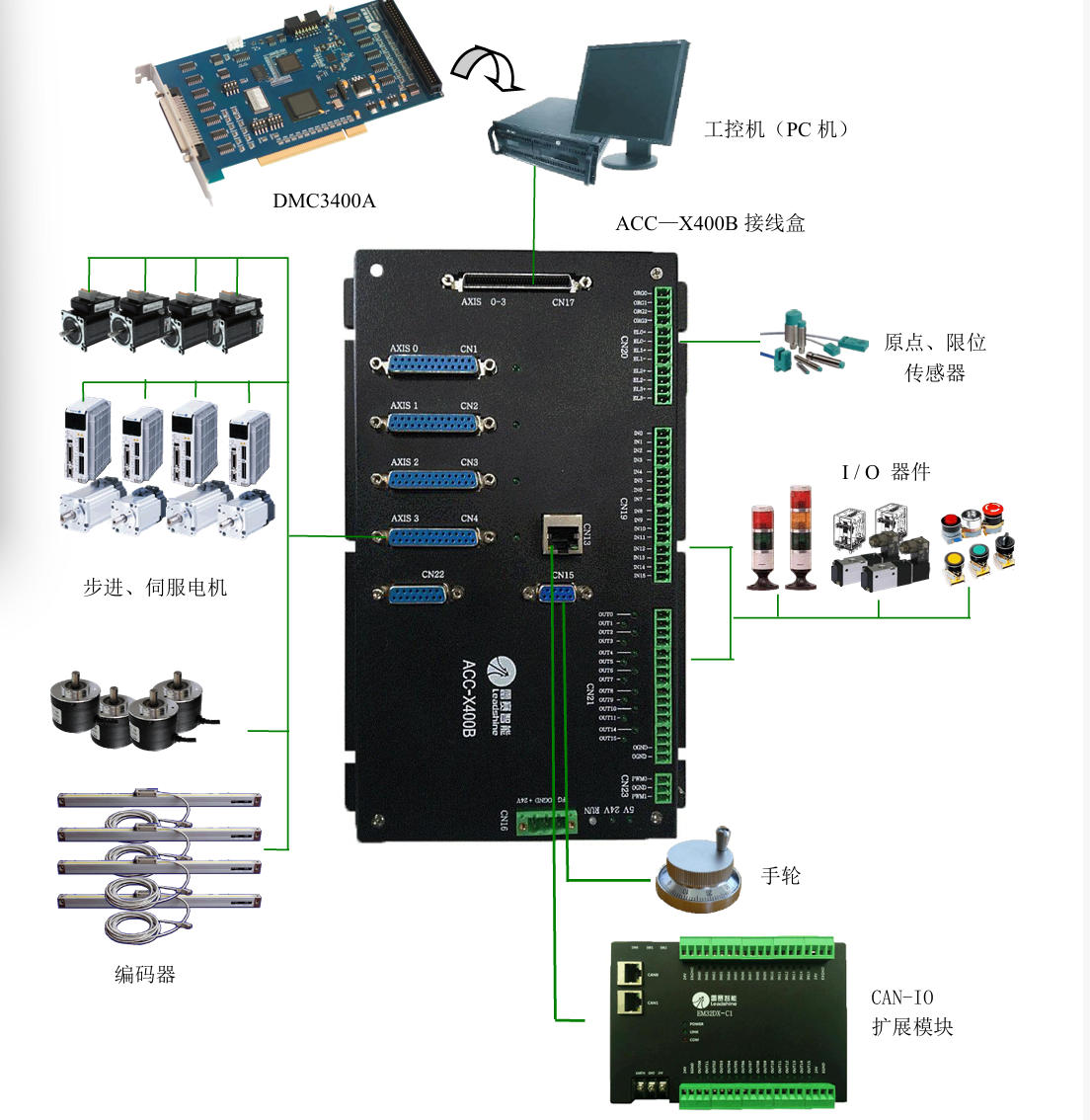

雷赛 ACC‑X400B 是适配 DMC3400A / DMC5400A 控制卡的 4 轴接线盒，接口类型与功能如下：
一、控制卡连接口（输入）
接口类型：68 针 SCSI 公头（HPCN68M）
连接线缆：必须用 CABLE68‑NR‑20（68 芯 SCSI 线） 一头插控制卡、一头插此口
二、轴控制信号接口（输出到伺服）
接口类型：4 个 DB25 公头（25 针 D‑Sub），分别对应 轴 1～轴 4
功能：输出 脉冲 / 方向、使能、报警、准备好 等伺服控制信号
连接伺服：需要配 DB25 母头 + 外壳 做线，再接到伺服驱动器控制口
三、原点 / 限位信号接口
接口类型：凤凰端子（端子台）
功能：4 轴的 +EL、‑EL、ORG（正限位、负限位、原点）信号输入
四、通用 IO 接口
数字输入（DI）：凤凰端子，共 16 路
数字输出（DO）：凤凰端子，共 16 路
PWM 输出：凤凰端子，用于速度 / 位置模拟量控制
五、其他接口
辅助编码器接口：凤凰端子，用于外接编码器反馈
总线扩展接口：凤凰端子，用于扩展 IO 模块
电源输入：凤凰端子，DC 24V 供电
六、连接伺服驱动器：需要额外买插头
必须采购：DB25 母头 + 外壳（4 套，对应 4 轴）
伺服端插头：按伺服品牌型号选（如雷赛 / 汇川 / 台达常用 DB25 母、SM‑20P/26P；松下 / 安川常用 XA/XC/XB、SM‑6P/10P）
压接工具 / 端子：用于 DB25 或 MDR 插头接线。
